Installation d’un réseau en Multicouche : outils indispensables et bonnes pratiques
Dans le domaine de la plomberie et du chauffage, le choix des matériaux et des outils joue un rôle essentiel pour garantir une installation fiable et performante. Parmi les options disponibles, le tube Multicouche s’impose comme une solution de référence grâce à ses nombreuses qualités techniques. Sa structure hybride, combinant plastique et aluminium, lui confère une résistance accrue aux variations thermiques et à la pression.
Mais pour tirer pleinement parti de ses avantages, il est indispensable de s’équiper d’outils adaptés. De la découpe au raccordement, chaque étape requiert un matériel spécifique afin d’assurer un assemblage précis et durable. Voici un tour d’horizon des indispensables.
Quels sont les outils indispensables pour installer un réseau en Multicouche ?
Le tube Multicouche est devenu un choix privilégié pour les installations de plomberie et de chauffage. Sa conception unique lui confère des qualités remarquables, en faisant une alternative performante aux autres matériaux comme le cuivre ou le PER.

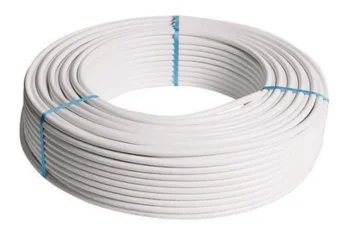

Composition du tube Multicouche : couches de PE-X et aluminium
Le tube Multicouche est constitué de trois éléments principaux :
- Deux couches externes en polyéthylène réticulé (PE-X) : Elles assurent une grande résistance à la température et aux produits chimiques.
- Une couche intermédiaire en aluminium : Elle confère au tube sa rigidité et limite la dilatation thermique.
- Un adhésif entre les couches : Il garantit l’adhérence entre le PE-X et l’aluminium pour une solidité optimale.
Avantages : résistance à la corrosion, température et pression
Le tube Multicouche se distingue par plusieurs avantages majeurs :
- Une excellente résistance à la corrosion : Contrairement au cuivre, il ne s’oxyde pas et ne craint pas les effets de l’eau agressive.
- Une tolérance élevée aux températures et à la pression : Il peut supporter des températures allant jusqu’à 95°C et des pressions élevées, ce qui le rend idéal pour le chauffage et la distribution d’eau chaude.
- Une faible dilatation thermique : Grâce à sa couche aluminium, le tube Multicouche se dilate moins que le PER, réduisant ainsi les risques de déformation.
Ces propriétés font du Multicouche une solution durable et fiable, même pour les installations soumises à des conditions exigeantes.
Comparaison avec le PER : moins de dilatation thermique
Le PER (polyéthylène réticulé) et le Multicouche sont souvent comparés, car ils sont couramment utilisés pour les mêmes types d’installations. Toutefois, le Multicouche présente un avantage significatif : sa dilatation thermique réduite.
| Critère |
Tube Multicouche | Tube PER |
| Dilatation thermique |
Faible (grâce à l’aluminium) | Élevée (nécessite des compensations dans l’installation) |
| Rigidité | Meilleure tenue en place | Plus souple, difficile à maintenir droit
|
| Résistance à la pression | Plus élevée | Moins résistante aux fortes pressions |
En pratique, l’utilisation du Multicouche permet d’éviter des systèmes de fixation supplémentaires pour compenser la dilatation, ce qui simplifie l’installation et réduit le risque de détérioration au fil du temps.
Applications : chauffage, plomberie, climatisation
Grâce à ses nombreuses qualités, le tube Multicouche s’adapte à divers usages :
- Systèmes de plomberie : Distribution d’eau potable pour les réseaux d’eau chaude et froide.
- Installation de chauffage : Convient aux radiateurs ainsi qu’aux planchers chauffants.
- Réseaux de climatisation : Utilisé pour certains systèmes thermodynamiques nécessitant une résistance accrue.
Son large champ d’application et sa fiabilité en font un choix privilégié pour les professionnels du bâtiment et les particuliers souhaitant une installation performante et durable.
Les outils essentiels pour la découpe et la préparation du tube Multicouche

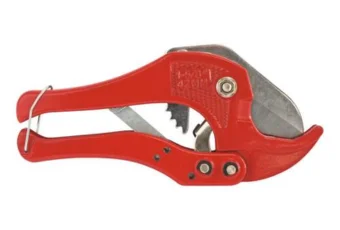

Assurer une coupe nette et précise avec une pince coupe-tube
Une coupe bien réalisée est essentielle pour garantir l'efficacité et la durabilité d'une installation en Multicouche. Une coupe irrégulière ou mal exécutée peut provoquer des fuites et compliquer le raccordement. Pour cela, la pince coupe-tube est l’outil indispensable
Grâce à sa lame affûtée, elle permet d’obtenir une découpe précise et perpendiculaire. Il est essentiel d’exercer une pression progressive et régulière pour ne pas écraser le tube lors de la coupe. Par exemple, un tube mal découpé avec une scie pourrait générer des copeaux qui pourraient endommager les joints lors du raccordement.
Obtenir des courbes parfaites grâce au ressort à cintrer
Le ressort à cintrer permet de réaliser des courbes propres et précises sans endommager la structure du tube. Lorsqu’un tube est courbé sans cet outil, il risque de se pincer ou de s’écraser, réduisant ainsi le débit d'eau et fragilisant l'installation.
Pour obtenir un cintrage efficace, il suffit d’insérer le ressort à l'intérieur ou de l’enrouler autour du tube, puis d’exercer progressivement une pression tout en maintenant le tube dans la forme souhaitée. Cet outil est particulièrement recommandé pour réaliser des angles précis dans les installations de plomberie ou de chauffage.

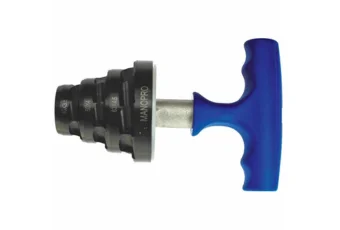

Garantir un raccordement optimal avec un calibreur-ébavureur
Après la découpe, le tube Multicouche peut présenter des irrégularités ou de petites bavures susceptibles de nuire à l’étanchéité du raccordement. Le calibreur-ébavureur permet de résoudre cette problématique en recalibrant le diamètre du tube et en éliminant toute aspérité.
L’utilisation de cet outil empêche d’endommager les joints toriques, qui assurent l’étanchéité des raccords. Il suffit d’insérer le calibreur dans l’extrémité du tube et d’effectuer quelques rotations pour lisser l’intérieur. Par exemple, dans le cas d’une installation de robinetterie avec des raccords à compression, un tube mal ébavuré pourrait provoquer un mauvais serrage et donc une fuite.
Raccordement à glissement : simplicité et accessibilité
Le raccordement par glissement est une méthode populaire pour assembler des tubes Multicouche sans nécessité d’outils complexes. Son principal avantage réside dans sa simplicité d’installation, adaptée aux utilisateurs débutants ou intermédiaires.
Le principe repose sur l’utilisation d’un écrou et d’une bague en laiton qui, en étant serrés, assurent l’étanchéité du raccord. Ce système est particulièrement prisé pour les petites installations domestiques ne nécessitant pas d’équipements supplémentaires.
Les outils nécessaires
- Deux clés plates : Elles permettent de serrer l’écrou du raccord sans risque d’endommager le tube.
- Une clé à molette (optionnelle) : Utile si les dimensions des raccords varient.
Exemple d’application
Dans une salle de bain, le raccordement par compression est parfait pour installer un robinet ou un mitigeur sans avoir à investir dans une pince spécifique. Il suffit de bien positionner le tube dans le raccord, puis de serrer progressivement à l’aide des clés plates.
Le raccordement par sertissage : rapidité et fiabilité
Le sertissage est une méthode plus avancée et largement utilisée par les professionnels pour garantir un raccordement robuste et durable. Cette approche repose sur l’action d’une pince qui écrase une bague métallique autour du tube, créant ainsi une liaison hermétique.
- Rapidité d’installation : Quelques secondes suffisent pour sertir un raccord.
- Fiabilité et durabilité : Une fois serti, le raccord est résistant aux variations de pression et de température.
- Élimination des risques de fuite : Contrairement aux raccords à visser, aucun resserrage ultérieur n’est nécessaire.
| Outil |
Fonction |

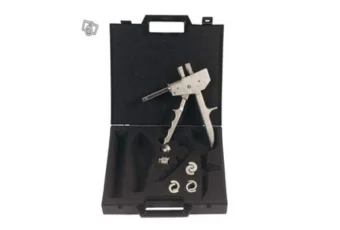

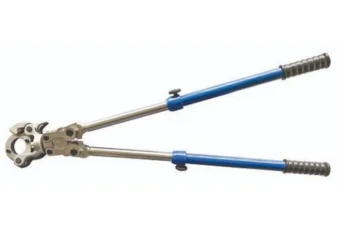

| Pince à sertir manuelle |
Convient aux petits projets et aux interventions occasionnelles. |
| Sertisseuse électrique | Idéale pour les grandes installations, elle assure un sertissage rapide et sans effort. |
Le choix entre une pince manuelle et une sertisseuse électrique dépend du volume de travail. Pour des projets ponctuels, une pince manuelle est suffisante, tandis qu’une sertisseuse est recommandée pour des installations plus conséquentes.
Exemple d’application
Lors de la mise en place d’un réseau de chauffage central, le raccordement par sertissage permet un assemblage rapide et sécurisé des différents éléments. Il réduit considérablement le risque de fuites et garantit la longévité du système.
Garantir une fixation efficace et pérenne de votre installation

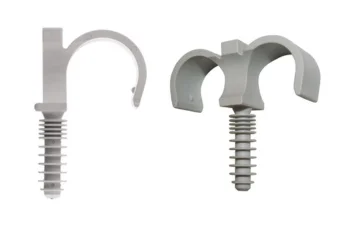

Les colliers à frapper : une solution rapide pour les tubes gainés
Les colliers à frapper sont couramment utilisés pour fixer les tubes Multicouche lorsqu’ils sont gainés. Cette solution se distingue par sa simplicité de mise en œuvre puisqu’elle ne nécessite que peu d’outils.
Ces colliers sont composés d’une base en plastique résistante et d’un clou en acier pré-intégré, permettant une fixation rapide par simple frappe au marteau. Ils sont disponibles en deux formats :
Par exemple, dans une installation de chauffage où les tubes passent dans des gaines le long d’un mur en parpaing, l’usage de ces colliers assure un maintien robuste tout en facilitant une pose rapide, même sur des supports irréguliers.
Les colliers clipsables : l’option idéale pour les tubes nus
Ils se fixent généralement à l’aide de vis et chevilles, offrant une meilleure tenue sur différents types de supports tels que :
- Les murs en placo.
- Les surfaces en béton.
- Les structures en bois.
Ces colliers existent en deux versions :
- Colliers fixes : assurent une fixation rigide du tube, le maintenant solidement en place.
- Colliers coulissants : permettent une légère expansion du tube sous l’effet des variations de température, évitant ainsi les contraintes mécaniques susceptibles d’endommager l’installation.
Par exemple, dans une installation de plomberie apparente sous un évier, les colliers clipsables facilitent le positionnement des tubes tout en assurant un maintien fiable.
En choisissant le bon type de collier, vous garantissez la pérennité de votre installation tout en facilitant sa mise en œuvre.
En conclusion, l’installation d’un réseau en Multicouche requiert des outils adaptés pour garantir une mise en place précise et durable. De la découpe au raccordement, chaque étape nécessite un équipement spécifique. Grâce à ces solutions, le Multicouche s’impose comme un choix fiable et performant pour la plomberie, le chauffage et la climatisation.- par téléphone : 05.47.14.00.77 du lundi au vendredi de 8h30 à 12h et de 13h à 17h
